SIRIT POLANDEigenschaften und Einsatzbereich
Schnellverschraubungen und Einschraubstutzen
Die SIRIT Schnellverschraubung aus Messing wurde für den Einsatz bei 11/12 (Rilsan), 10/12 Polyamidrohrleitungen oder für elastomeres Polyester (Hyltrel) in pneumatischen Hilfssystemen und Bremskreisen für Lkw und Anhänger entwickelt.
Die Sicherheitsverbinder sind einbaufertig und ohne besondere Werkzeuge zu montieren. Das Rohr wird von Hand in die Steckverbinder eingesteckt.
Hierdurch wird die Montagezeit im Vergleich zur klassischen Schneidringverschraubung deutlich reduziert.
Nach Einschätzungen um ca. 70 bis 80 %. Die Toleranzen der einzusetzenden Rohre müssen strikt mit den Vorschriften folgender Normen übereinstimmen: ISO 7628 und DIN 74324/73378.
SIRIT Schnellverschraubungen können im Temperaturbereich +100°C/ -40°C eingesetzt werden. Ihre Dichtheit unter solchen Bedingungen wird durch spezielle Verbindungen in O-Ring-Dichtungen gewährleistet.
Montage-Anleitung für Gerade Einschraubsteckverbinder
Den Adapter in das Innengewinde einschrauben, bis der O-Ring die Dichtung erreicht
Den Adapter in die gewünschte Position bringen (maximaler Verstellbereich 360°, bei Beibehaltung der Einschraubrichtung)

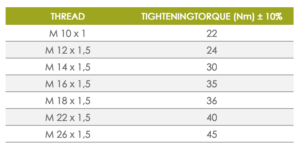

Die Sechskantmutter mit dem in der untenstehenden Tabelle angegebenen Drehmoment festziehen:
Montage-Anleitung für gerade Einschraubsteckverbinder
Der Druck der Einsteckverschraubungen im Gewindebereich bezieht sich auf die Norm ISO 6149 DIN 3482. Für einen korrekten Zusammenbau müssen für jede Verschraubung unbedingt die in der folgenden Tabelle angegebenen Anzugsmomente eingehalten werden:
Das Rohr muss im geraden Winkel oder darf höchstens bis zu einem Winkel von 15° abgeschnitten werden. Der Einbau ist nur dann korrekt, wenn das Rohr den Boden des Anschlussstückes berührt hat.
Um absolut sicher zu sein, dass diese Voraussetzung erfüllt ist, empfiehlt es sich, die Einstecklänge (H) grafisch zu markieren.
Es sind keine Werkzeuge erforderlich, um das Rohr in das Anschlussstück einzustecken. Dabei das Rohr leicht drehen.
Die zum Einführen des Rohres erforderliche Einsteckkraft ist in der folgenden Tabelle angegeben.
