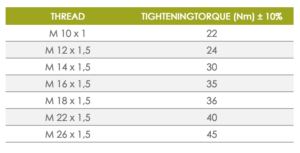

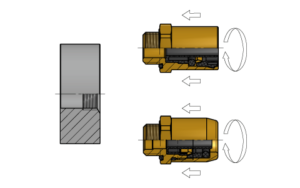

Die Verschraubung mit der Aufsteckaufnahmestelle verschrauben. Für einen korrekten Zusammenbau müssen für jede Verschraubung unbedingt die in Tabelle 1 angegebenen Anzugsmomente eingehalten werden.
SIRIT POLANDEigenschaften und Einsatzbereich
Schnellverschraubungen mit Demontage von Tekalan

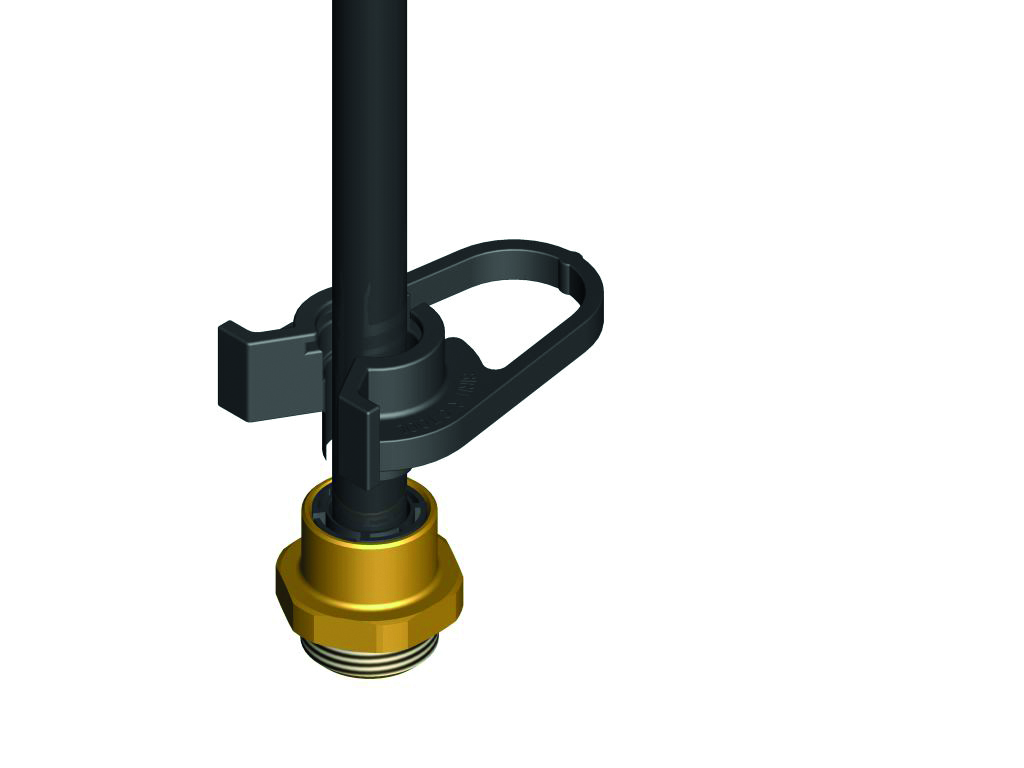

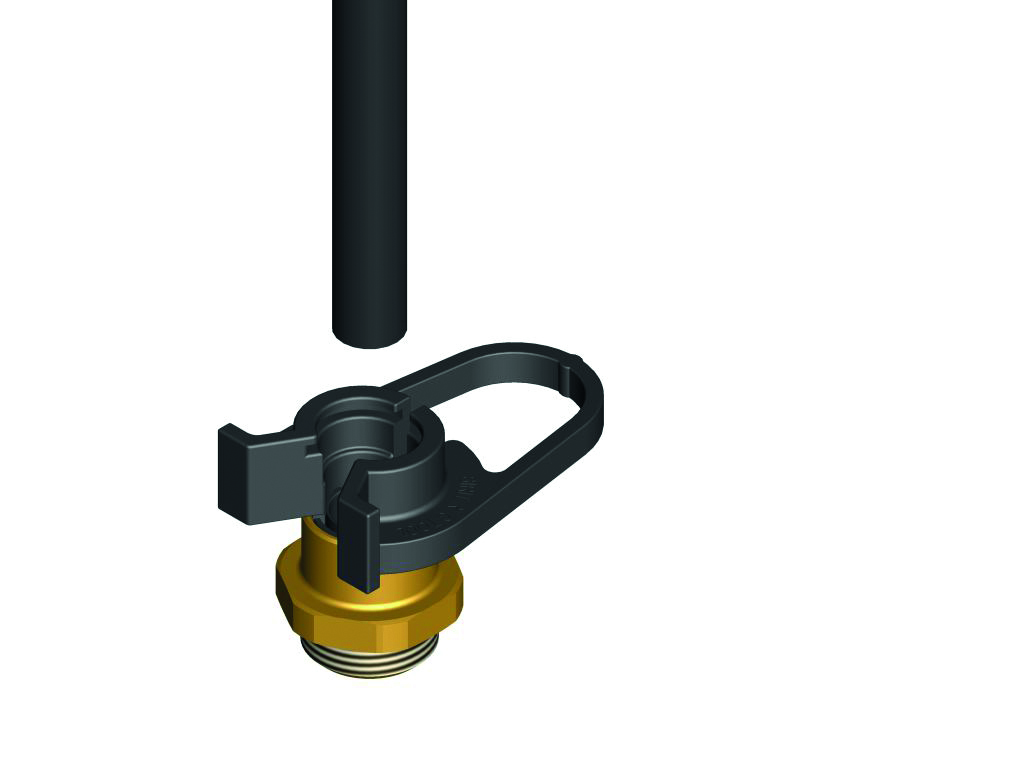

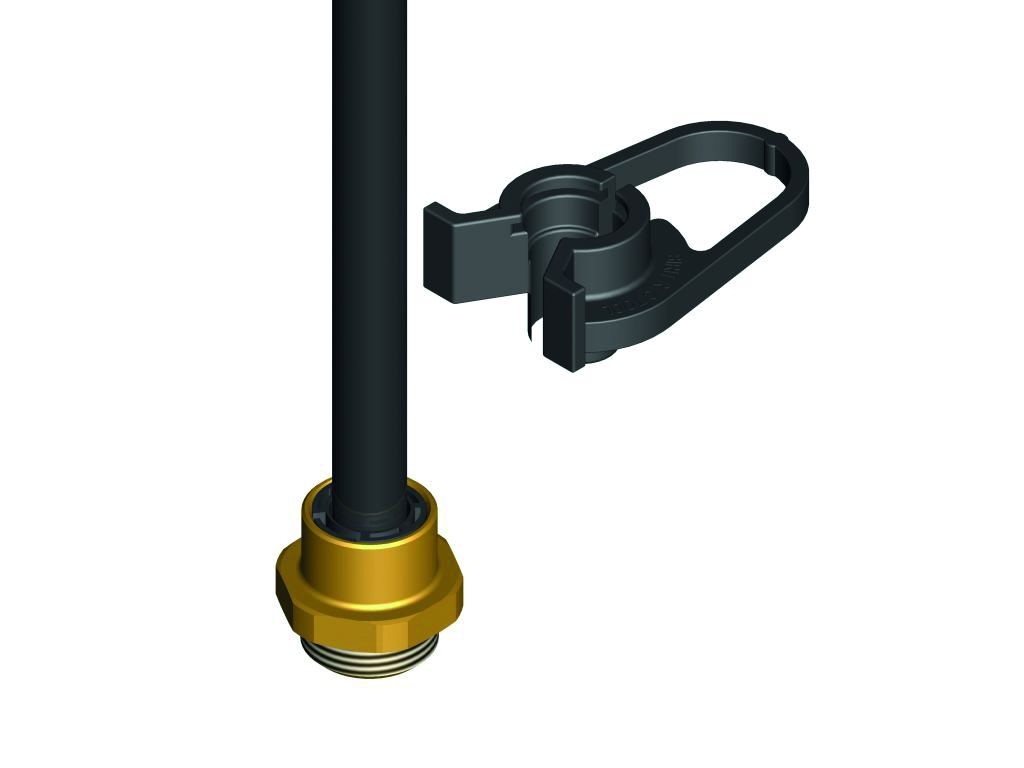

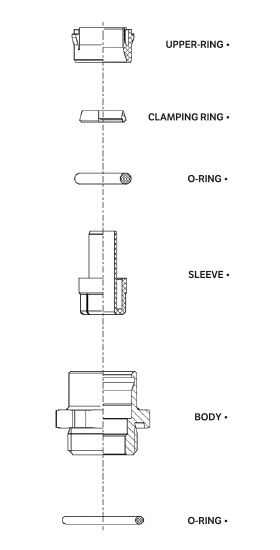

Die SIRIT-RTC Schnellverschraubung wurde für den Einsatz bei 11/12 (Rilsan), 10/12 Polyamidrohrleitungen oder für elastomeres Polyester (Hyltrel) entwickelt. Aufgrund der Marktanforderungen hat TOSI – SIRIT in einer einzigen Verschraubung die Möglichkeit integriert, die Rohrleitung nach erfolgtem Anschluss wieder verfügbar zu machen. Dies ist mit dem Werkzeug RTC TOOL (siehe Seite RTC TOOL) möglich.
Die Toleranzen und Eigenschaften der Rohrleitungen müssen strikt mit den Vorschriften folgender Normen übereinstimmen: DIN 74324, DIN 73378, ISO 7628 UND SAE J844. Die Verwendung anderer Rohrarten ist nicht erlaubt, es sei denn nach vorheriger Abstimmung mit der TOSI F.LLI s.r.l.
Die SIRIT-RTC Verschraubungen sehen vorwiegend den Einsatz folgender Materialien vor: EN 12164 CW614 N (CuZn39Pb3), EN 12165 CW617 N (CuZn40Pb2), PA 66 GF30, PA 6.10 GF30, EPDM, NBR.
Der vorgesehene Betriebstemperaturbereich liegt zwischen +100°C und -40°C bei einem maximalen Betriebsdruck von 15 bar. Der Druck der Verschraubungen im Gewindebereich bezieht sich auf die Vorschriften der Normen ISO 6149 und DIN 3852.
Der Anschluss wurde für den Gebrauch mit Luft entwickelt, der Gebrauch mit anderen Flüssigkeiten/Gasen ist untersagt und muss vorher mit der TOSI F.lli srl abgestimmt werden.
SIRIT Schnellverschraubungen können im Temperaturbereich +100°C/ -40°C eingesetzt werden. Ihre Dichtheit unter solchen Bedingungen wird durch spezielle Verbindungen in O-Ring-Dichtungen gewährleistet.

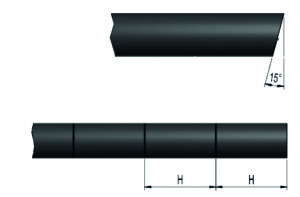

Montage-Anleitung für Gerade Einschraubsteckverbinder

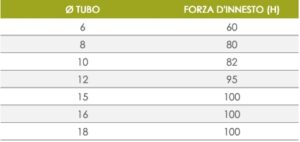

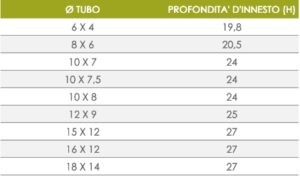

Das Rohr in das Anschlussstück einsetzen. Dabei das Rohr leicht drehen. Die zum Einführen des Rohres erforderliche Einsteckkraft ist in Tabelle 3 angegeben.
Das Rohr in das Anschlussstück einsetzen. Dabei das Rohr leicht drehen. Die zum Einführen des Rohres erforderliche Einsteckkraft ist in Tabelle 3 angegeben.

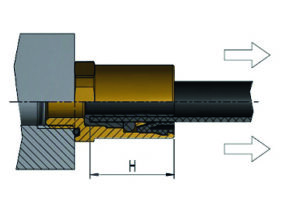

Das Rohr ist erst dann perfekt verbunden, wenn der Boden des Anschlussstückes erreicht ist. Sollte das Rohr gekerbt sein, muss sichergestellt sein, dass die Kerbe mit dem Rand des Anschlussstückes übereinstimmt. Schließlich das Rohr fest anziehen, um sicherzustellen, dass der Vorgang korrekt erfolgt ist.
Montage-Anleitung für gerade Einschraubsteckverbinder

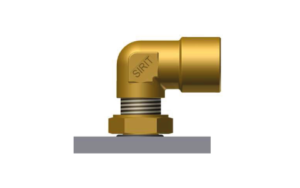

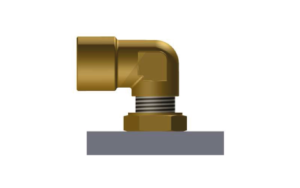

Schrauben Sie die Sechskantmutter um ungefähr 360° auf.

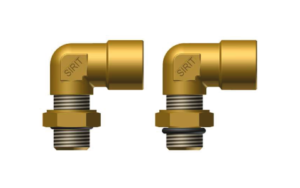

Schrauben Sie den Adapter auf das Innengewinde an, bis der O-Ring den Dichtungssitz erreicht.

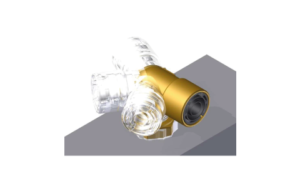

Richten Sie den die Verbindung in der gewünschten Position (Max. um 360°, mit der Beibehaltung der Verschraubungsrichtung).
Blockieren Sie die Sechskantmutter mit dem in der folgenden Tabelle angegebenen Moment.
